audatec - digitales Prozessleitsystem vom VEB Geräte- und Reglerwerk Teltow (GRW)
Eine Übersicht der audatec-Geräte gibt es auf robotrontechnik.de
Schwerpunkt dieser Seite ist die audatec-Basiseinheit BSE und die dazugehörigen Übersicht der URSADAT 5000-Baugruppen.
Auf der Seite audatec-lit.htm ist eine Übersicht der audatec und URSADAT-Literatur.
BSE-Schrank

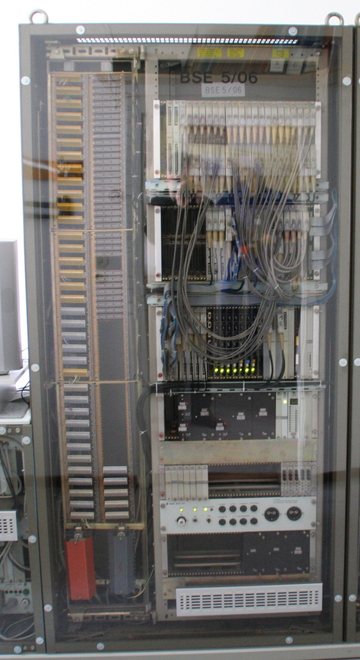

Ein funktionsfähiger Schrank (Typ 1) hat dieses Aussehen:
1. Bestandsaufnahme 2011, BSE-Schrank im DCM Merseburg
Blick ins Herz
(bei Anlieferung war alles leer und die Kabel abgeschnitten, ein paar Leiterplatten stecken zufällig)
Baugruppenträger für Ein- und Ausgänge analoger und digitaler Signale
Baugruppen stecken zufällig
Baugruppenträger für Ein- und Ausgänge analoger und digitaler Signale
Nach der Koppelbusverdrahtung waren in dieser BSE 3 A/D-Baugruppen, 2x 56 Analog-Kanäle
1x 32 Analog-Kanäle) eingesetzt.

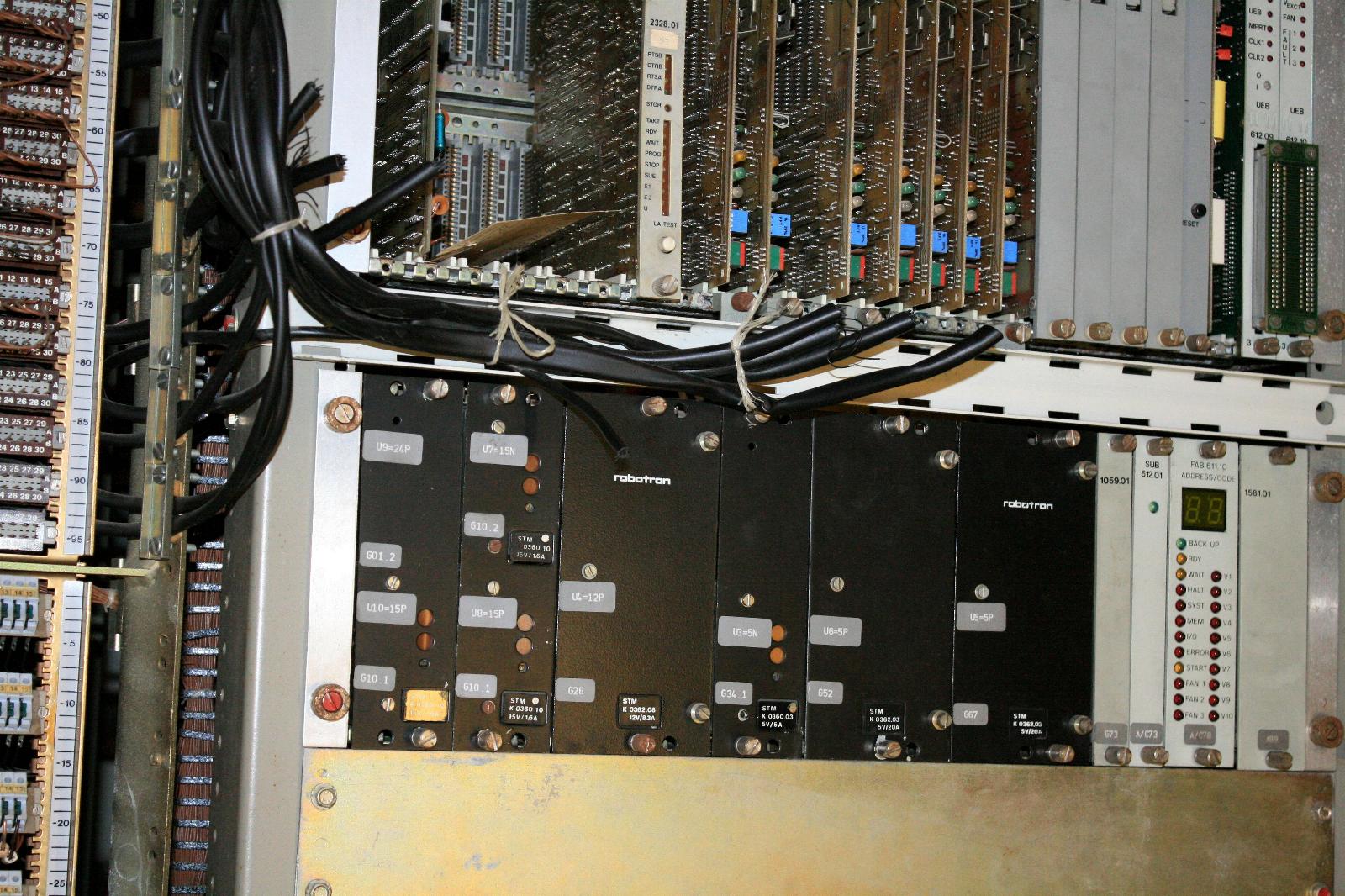

Rechner-Baugruppen
(nur die 8 rechts gesteckten Leiterplatten sind Grundbestandteil, SYSTEM2;
alle anderen stecken zufällig)
Baugruppenträger Netzteile und Überwachung
Netzanschluß
Übersicht URSADAT / URSATRON 5000-Baugruppen
Übersicht Abkürzungen im audatec System
|
